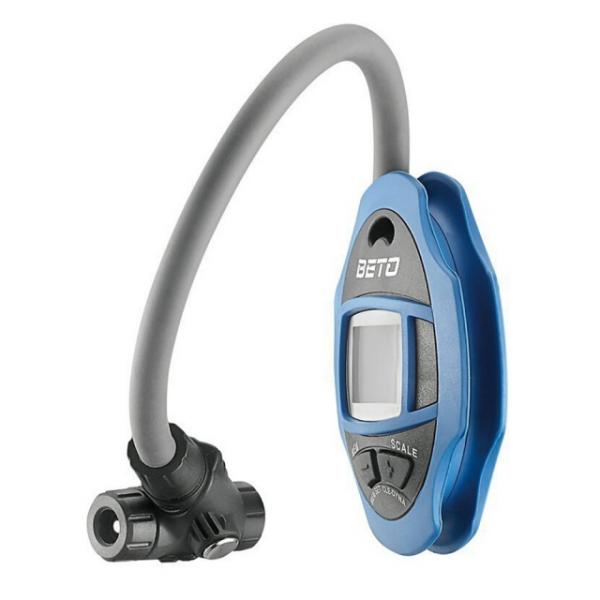

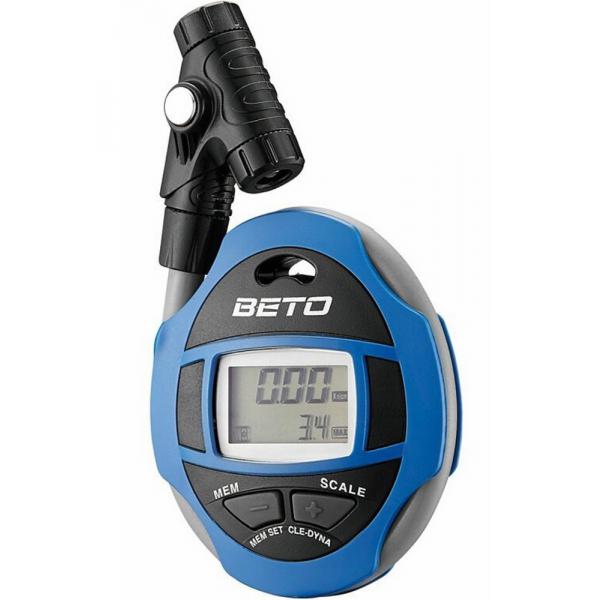

Profesionální digitální tlakoměr na pneumatiky s prodlužovací hadičkou Funkce • Obousměrný ventil Schrader s prodlužovací hadičkou • Snímání tlaku u nákladních automobilů s ventily tvaru J i u běžných vozidel • Velký LCD displej • Stupnice pro více jednotek: psi, bar, kPa, kg/cm2 • Čtyři sady přednastavené uživatelské porovnávací paměti • Upozornění na správný a nadměrný tlak • Podsvícený LCD displej pro použití za tmy • Rozsah měření do 160 psi / 11,0 bar • Upouštěcí tlačítko pro úpravu tlaku • Režim pro podržení max. tlaku a dynamický režim pro tlak v reálném čase • Automatické vynulování pro následující měření • Automatické vypnutí • Nepřesnost 2 % • Napájeno jednou vyměnitelnou baterií CR2032 A. Základní obsluha A.1 Zapnutí 1. Stiskněte a podržte kterékoli tlačítko, dokud se neobjeví „On“. 2. Zobrazí se předchozí naměřená hodnota. A.2 Volba požadované porovnávací paměti 1. Tisknutím levého tlačítka vyberte požadovanou porovnávací paměť od M1 do M4. A.3 Volba požadované stupnice měření / zapnutí a vypnutí podsvícení LCD displeje 1. Tisknutím pravého tlačítka vyberte požadovanou stupnici měření v jednotkách psi, bar, kg/cm2 a kPa. 2. Při přechodu zpět z kPa na psi se podsvícení displeje zapne, resp. vypne. A.4 Volba režimu podržení max. tlaku (HOLd) nebo dynamického režimu (dYNA) 1. Stiskněte a přidržte pravé tlačítko a přejděte přes funkci „CLE“, dokud se neobjeví „HOLd“ (nebo „dYNA“). 2. Tento proces opakujte pro návrat zpět na režim „dYNA“ (nebo „HOLd“). 3. Na obrazovce se objeví ikona „MAX“, která označuje režim „HOLd“ a značí, že bude odebrán a přidržen maximální tlak. A.5 Měření tlaku 1. Nasaďte koncovku na ventilek pneumatiky a přidržte přibližně 1 až 3 sekundy (zvukový signál). 2. Po odeznění zvukového signálu sejměte koncovku a přečtěte hodnotu naměřeného tlaku. A.6 Vynulování naměřených hodnot tlaku 1. Naměřený tlak bude uchován na obrazovce a v paměti. 2. Stiskněte a přidržte pravé tlačítko, dokud se neobjeví „CLE“. Tlak bude vynulován na 0,0. A.7 Následné měření 1. Při následném měření pouze přístroj nasaďte a změřte tlak. Není zapotřebí provádět funkci „CLE“. A.8 Správný tlak, přetlak, podtlak 1. Pokud se naměřený tlak rovná tlaku přednastavenému v paměti nebo je vyšší, objeví se na obrazovce ikonka ve tvaru kroužku značící, že je tlak správný, a pětkrát po sobě se ozve zvuk „Bi-Bi“. 2. Pokud je naměřený tlak o 15 % vyšší než tlak přednastavený v paměti, objeví se na obrazovce ikonka ve tvaru šipky směřující vzhůru značící přetlak a pětkrát po sobě se ozve zvuk „Bi-Bi-Bi“. 3. Pokud nedojde ani k jedné ze situací výše, je v pneumatice podtlak. A.9 Automatické a ruční vypnutí 1. Po uplynutí doby, kdy nebude provedeno žádné měření, upouštění vzduchu nebo stisknutí tlačítka, vydá tlakoměr dvě pípnutí a poté se vypne. 2. Pro ruční vypnutí tlakoměru stiskněte a podržte pravé tlačítko, dokud se neobjeví „OFF“. A.10 Režim CALI (kalibrace) – implicitní tovární nastavení 1. Režim CALI (označovaný také jako „reset natvrdo“) je možno spustit třemi způsoby. a) Současně stiskněte levé a pravé tlačítko. Na obrazovce se poté objeví „CALI“. b) Stiskněte a podržte pravé tlačítko, přejděte přes funkce „CLE“, „dYNA“, „OFF“, dokud se na obrazovce neobjeví „CALI“. c) Při výměně baterie. 2. Pokud nastane jakákoli nepředvídatelná situace, můžete tuto funkci použít k resetování celého přístroje zpět do normálního stavu. B. Výměna baterie 1. Řiďte se pokyny uvedenými na víčku baterie. Pomocí mince otočte víčko baterie doprava přibližně o 25° a víčko sejměte. 2. Vyjměte vybitou baterii a nahraďte ji novou baterií typu CR2032, přičemž její strana s nápisy a znaménkem „+“ musí směřovat vzhůru. 3. Dojde k vyresetování pamětí M1 až M4 na tovární nastavení. C. Pokročilá obsluha C.1 Změna nastavení porovnávací paměti 1. Hodnoty továrního nastavení pro paměti M1, M2, M3 a M4 jsou 35 psi, 40 psi, 50 psi resp. 110 psi. 2. Stiskněte a podržte levé tlačítko, dokud se na obrazovce neobjeví „SEt“ a hodnota paměti nezačne blikat. 3. Jedním stisknutím levého tlačítka snížíte hodnotu o 1 a stisknutím pravého tlačítka ji zvýšíte. Pro rychlejší postup nastavení levé nebo pravé tlačítko stiskněte a přidržte. 4. Po nastavení přístroj přejde automaticky během 3 sekund do režimu měření. 5. Jediným způsobem, jak nastavit tyto paměti zpět na tovární nastavení, je výměna baterie. C.2 Seřízení tlaku (režim dYNA) 1. Postupem uvedeným v bodě A.4 přejděte do režimu dYNA. Objeví se ikonka „MAX“. 2. Změřte tlak postupem popsaným v bodě A.5. 3. Pro snížení tlaku stiskněte upouštěcí tlačítko. 4. Hodnota na LCD displeji ukazuje okamžitý tlak v pneumatice. C.3 Více o režimech HOLd a dYNA 1. Režim „HOLd“ uchovává maximální naměřený tlak i po sejmutí koncovky přístroje z ventilu pneumatiky. 2. Režim „dYNA“ ukazuje hodnotu tlaku v reálném čase a při sejmutí koncovky přístroje z ventilu pneumatiky se čtení na displeji vrátí na nulu. 3. V režimu „HOLd“ se na displeji objeví ikonka „MAX“, která se v režimu „dYNA“ ztratí. 4. Při upouštění vzduchu v režimu „dYNA“ se každou sekundu ozývá tiché pípnutí. 5. Při přepínání mezi režimy „HOLd“ a „dYNA“ se řiďte postupem uvedeným v bodě A.4.
